هر آنچه در مورد شینه نول جعبه فیوز باید بدانید
در دنیای امروز که برق به‌عنوان یکی از نیازهای اساسی زندگی مدرن شناخته می‌شود، تأمین دسترسی ایمن و اصولی به شبکه برق در ساختمان‌های مسکونی و تجاری از اهمیت ویژه‌ای برخوردار است. بدون یک سیستم برق‌رسانی استاندارد، بسیاری از فعالیت‌های روزمره با مخاطرات جدی مواجه می‌شوند. جعبه فیوز مینیاتوری، که به تابلو برق خانگی نیز شهرت دارد، به‌عنوان قلب تپنده سیستم برق ساختمان، نقش محوری در توزیع ایمن جریان الکتریکی، حفاظت از تجهیزات و بهینه‌سازی مصرف انرژی ایفا می‌کند.
جعبه فیوز مینیاتوری نه‌تنها یک ابزار توزیع برق، بلکه یک سپر محافظ برای کل سیستم الکتریکی است. این جعبه با ترکیب فیوزهای مینیاتوری، شینه‌های نول و ارت، و تجهیزات محافظ ولتاژ، از خطرات الکتریکی جلوگیری کرده و عمر مفید تجهیزات را افزایش می‌دهد. در ساختمان‌هایی که ایمنی و استانداردسازی در اولویت است، استفاده از جعبه فیوز مجهز به شینه‌های برنجی یک الزام قانونی و فنی است. این مقاله به بررسی اجزا، مزایا، و اهمیت شینه‌های نول و ارت در جعبه فیوز می‌پردازد و بر ضرورت استفاده از این تجهیزات تأکید می‌کند.
جعبه فیوز مینیاتوری: ستون ایمنی و کارایی سیستم برق
انواع جعبه فیوز مینیاتوری توکار و روکار
اجزای اصلی جعبه فیوز مینیاتوری

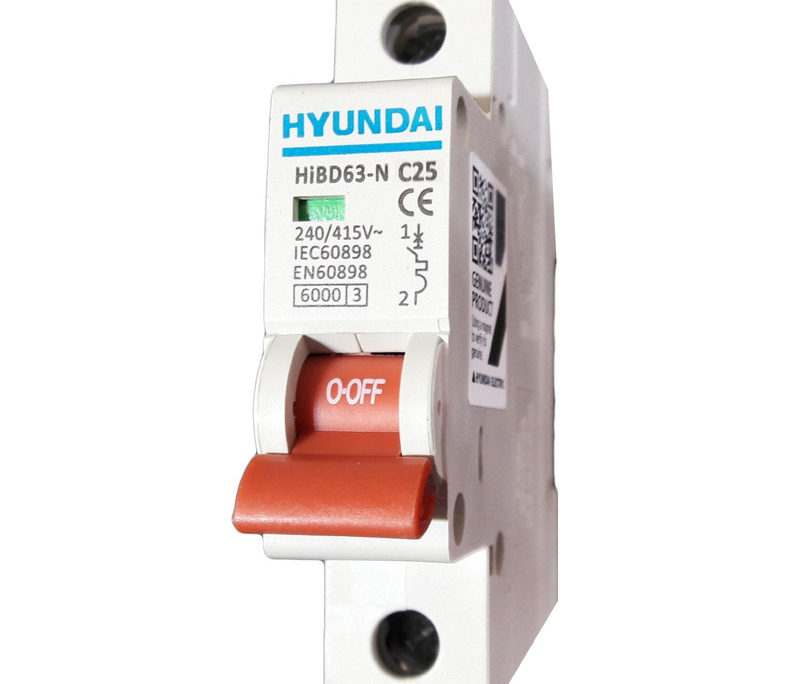

نمونه فیوز مینیاتوری
مزایای جعبه فیوز مینیاتوری
-
ایمنی بالا: این جعبه با کاهش خطر اتصال کوتاه و اضافه‌بار، از آتش‌سوزی و خرابی تجهیزات جلوگیری می‌کند.
-
صرفه‌جویی در انرژی: حذف نیاز به اتصال مستقیم دستگاه‌ها به برق شهری، مصرف انرژی را بهینه می‌کند.
-
ساده‌سازی مدارها: جعبه فیوز با سازمان‌دهی مدارها، مدیریت و عیب‌یابی سیستم را آسان‌تر می‌کند.
-
انعطاف‌پذیری: امکان سفارشی‌سازی جعبه برای کاربردهای مختلف، از جمله در ساختمان‌های مسکونی، تجاری و صنعتی.
-
دوام و قابلیت اطمینان: طراحی استاندارد این جعبه‌ها، عمر طولانی و عملکرد پایدار را تضمین می‌کند.
کاربرد و اهمیت شینه نول و ارت جعبه فیوز چیست؟
-
نظم و استانداردسازی: شینه نول با کانال‌های ورودی مشخص، اتصال چندین رشته سیم را به‌صورت منظم امکان‌پذیر می‌کند، برخلاف روش‌های غیراستاندارد مانند استفاده از لنت برق که ایمنی را کاهش می‌دهد.
-
کاهش خطر گرمایش: اتصالات منظم و محکم شینه نول از ایجاد گرمای اضافی در نقاط اتصال جلوگیری کرده و خطر آتش‌سوزی را کاهش می‌دهد.
-
سهولت در عیب‌یابی: طراحی شینه نول امکان دسترسی آسان به اتصالات را فراهم می‌کند، که در زمان تعمیرات یا بازرسی‌ها بسیار مفید است.
-
دوام بالا: برنج به دلیل مقاومت در برابر خوردگی، عمر طولانی شینه را تضمین می‌کند، حتی در محیط‌های مرطوب یا شرایط سخت.
- انطباق با استانداردها: در ساختمان‌های مهندسی‌ساز، استفاده از شینه نول تحت نظارت سازمان نظام مهندسی الزامی است. عدم رعایت این استاندارد می‌تواند منجر به رد شدن سیستم برق ساختمان شود.
-
حفاظت در برابر شوک الکتریکی: شینه ارت با ایجاد مسیری کم‌مقاومت، جریان‌های معیوب را به زمین هدایت کرده و از شوک الکتریکی به کاربران جلوگیری می‌کند.
-
محافظت از تجهیزات: این شینه از آسیب به دستگاه‌های برقی مانند یخچال، تلویزیون و ماشین لباسشویی در برابر نوسانات ولتاژ یا صاعقه محافظت می‌کند.
-
کاهش خطر آتش‌سوزی: شینه ارت با دفع سریع جریان‌های اضافی، احتمال آتش‌سوزی ناشی از نشت جریان را به حداقل می‌رساند.
-
مقرون‌به‌صرفه بودن: شینه‌های برنجی نسبت به شینه‌های مسی هزینه کمتری دارند، در حالی که عملکرد مشابهی ارائه می‌دهند.
تصویر ترمینال نول و ارت برنجی
آیا استفاده از شینه نول و ارت جعبه فیوز ضروریست؟
در بحث اهمیت استفاده از شینه نول و شینه ارت شاید برایتان جالب باشد تا بدانید که در ساختمان های به اصطلاح مهندسی ساز که پروسه صدور پروانه, ساخت و اخذ پایان کار آن تحت نظر سازمان نظام مهندسی کشور میباشد, حداقل استفاده از شینه نول جعبه فیوز امری ضروریست. در صورتی که برای اتصال و توزیع جریان نول یا ارت در داخل جعبه فیوز از شینه استفاده نگردد, سیم کشی ساختمان توسط سازمان نظام مهندسی ایمن تشخیص داده نمیشود. این مساله قطعا” در طول زمان موجبات ضرر و زیان ناشی از اصولی نبودن سیم کشی متوجه ساختمان و ساکنین آن خواهد شد. اما در ساختمان های شخصی ساز و یا ساختمان های فاقد پروانه ممکن است سازنده از جعبه فیوز های مینیاتوری بدون شینه استفاده نماید.
محص نصب شینه نول جعبه فیوز
نحوه نصب شینه نول یا ارت جعبه فیوز
شینه ارت جعبه فیوز چیست؟
محل نصب شینه نول و ارت در جعبه فیوز
کاربرد اتصال ارت در جعبه فیوز
این قطعه کلیه تجهیزات برقی منزل شما از یخچال گرفته تا ماشین لباسشویی و تلویزیون و… را به اتصال ارت پیشبینی شده در سیم کشی ساختمان وصل می کند. این گونه است که اگر یک موج برق ایجاد شده یا برخورد صاعقه ای رخ دهد، تجهیزات برقی از هرگونه آسیب دیدگی و آتش سوزی در امان خواهند بود. چرا که ارتینگ کل جریان اضافه را خیلی ساده, ایمن و سریع به زمین منتقل می کند. چرا وجود سیم ارت در سیم کشی خانه از اهمیت زیادی برخوردار است؟! به هزار و یک دلیل قانع کننده که برخی از آن ها را برایتان بر می شمریم:
1) چون ارتینگ تجهیزات الکتریکی را از شر آسیب های ناشی از جریان های معیوب محفوظ می دارد.
2) چون ارتینگ خطر آتش سوزی ناشی از نشت جریان را تا حد قابل توجهی کاهش می دهد.
3) چون ارتینگ ولتاژهای پایدار را در مدارهای سه فاز یک سیستم الکتریکی حفظ می نماید. حتی زمانی که بار ناپایدار باشد.
4) چون ارتینگ یک مسیر کم مقاومت ایجاد نموده، جریان های خطا را از طریق آن به زمین می رساند و بدین ترتیب از شوک الکتریکی و آسیب های ناشی از برخورد صاعقه جلوگیری به عمل می آورد. شینه ارت یکی از کارآمدترین ملزومات راه اندازی اتصال ارت است.
نانو شینه تولید کننده شینه نول جعبه فیوز برنجی
طراحی اتصال ارت در خانه
در سیم کشی منزل یک اتصال از نقطه زمین تمامی سوکت ها به شینه ارت موجود در جعبه فیوز متصل می شود. این اتصالات را از جعبه فیوز به صفحه ارت یا الکترود زمین وصل می کنند. هنگامی که مدار الکتریکی دارای اضافه بار یا موج برق باشد، این جریان به وسیله الکترود زمین به زمین منتقل می گردد. در واقع ارتینگ یک مسیر رسانا ایجاد نموده و از طریق آن جریان معیوب را به زمین انتقال می دهد. این کار موجب محافظت از تجهیزات خانگی برقی در برابر شوک الکتریکی می شود.
الزامات ارتینگ
راه اندازی اتصال ارت نیازمند الزامات متعدد و متنوعی است. از جمله مهم ترین الزامات ارتینگ می توان به موارد زیر اشاره کرد: میله ارت یا (Earthing rod), سیم ارت یا (Earthing wire), نمک صنعتی یا (Industrial salt), زغال چوب یا (Charcoal) و در نهایت شینه ارت (Earth link).
جمع‌بندی
