مزایا و معایب شینه ریلی نول و ارت | هر آنچه باید بدانید

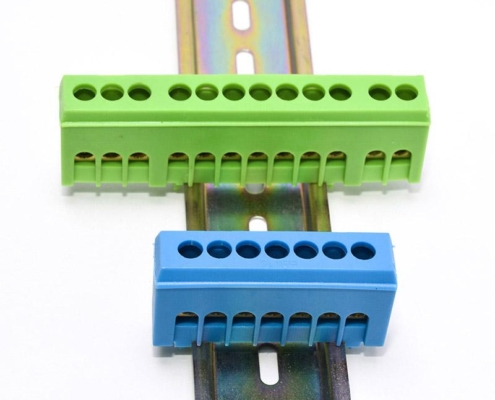

شینه ریلی نول یا ارت که در خارج از کشور با نام Din Neutral Terminal یا Din Earth Bar شناخته میشود از انواع ترمینال‌های الکتریکی است که در تابلوهای برق برای اتصال و انشعاب‌گیری سریع جریان نول (Neutral) و ارت (Earth) استفاده میشود. ترمینال‌های ریلی به‌طور کلی قطعاتی هستند که به‌منظور اتصال ایمن و منظم سیم‌ها در سیستم‌های الکتریکی طراحی شده‌اند و قابلیت نصب بر روی ریل‌های استاندارد (معمولاً ریل DIN) را دارند. ریل DIN یک استاندارد جهانی است که در تابلوهای برق برای نصب تجهیزات مدولار مانند ترمینال‌ها، کلیدها و سایر اجزای الکتریکی به کار می‌رود. ترمینال نول ریلی به‌طور خاص برای اتصال سیم‌های نول (که در سیستم‌های الکتریکی جریان بازگشتی را حمل می‌کنند) استفاده میشود و معمولاً به رنگ آبی مشخص میشود تا از سایر ترمینال‌ها (مثل فاز یا ارت) متمایز باشد.

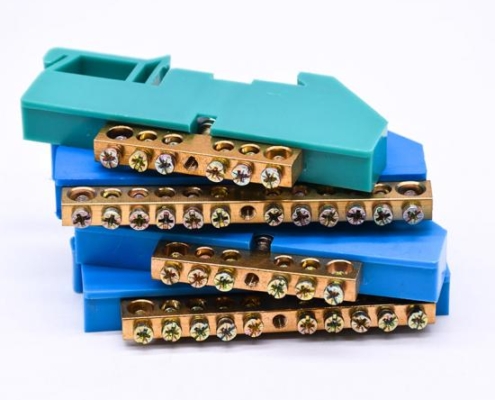

شینه نول و ارت ریلی کاور دار با قابلیت نصب خارج از ریل
شینه ریلی از موادی با کیفیت بالا مانند پلاستیک عایق مقاوم مثل پلی کربنات یا پلی آمید در برابر حرارت و همچنین یک هادی فلزی از جنس آلیاژ برنج و تعدادی پیچ جهت نگه داشتن سیم های انشعاب ساخته می‌شوند. طراحی آن‌ها به‌گونه‌ای است که می‌توانند به‌راحتی بر روی ریل نصب شوند و امکان اضافه یا کم کردن آن‌ها را به‌صورت کشویی فراهم می‌کنند. این ویژگی مدولار بودن، ترمینال‌های ریلی را به گزینه‌ای محبوب در طراحی تابلوهای برق تبدیل کرده است.
ساختار و اجزای شینه ریلی ارت یا نول
شینه ریلی معمولاً شامل بخش‌های زیر است:

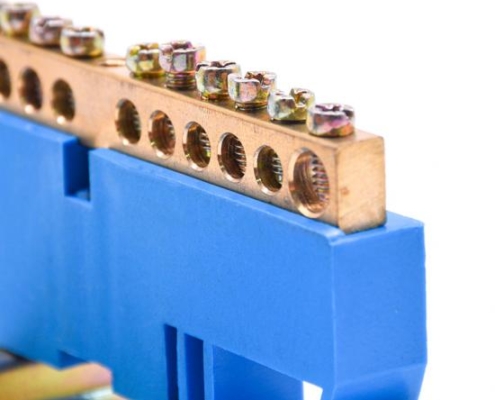

ساختار و اجزای شینه نول ریلی
بدنه عایق: این بخش از پلاستیک مقاوم مثل پلی آمید یا پلی کربنات ساخته شده و از تماس ناخواسته با قسمت‌های رسانا جلوگیری می‌کند. بدنه معمولاً به رنگ آبی است که نشان‌دهنده نقش نول در سیستم الکتریکی است.
هادی یا پایانه‌های اتصال: این قسمت‌ها از فلز رسانا ساخته شده‌اند و محل ورود و خروج سیم‌ها هستند. پیچ‌هایی برای محکم کردن سیم‌ها در این بخش تعبیه شده است.
گیره نصب: در پشت ترمینال، گیره‌ای فلزی یا پلاستیکی از همان جنس پایه پلاستیک اصلی وجود دارد که به ریل DIN متصل میشود و نصب را آسان می‌کند.
کانال های ورودی و خروجی: بسته به نوع شینه، ممکن است یک یا چند ورودی و خروجی برای اتصال سیم‌ها داشته باشد.
طراحی شینه نول یا ارت ریلی به‌گونه‌ای است که اتصال سیم‌ها به‌صورت محکم و ایمن انجام شود. برای بهبود اتصال، معمولاً توصیه میشود از وایرشو (Ferrule) استفاده شود که انتهای سیم را منظم کرده و از پخش شدن رشته‌های سیم جلوگیری می‌کند.
کاربردهای شینه ریلی
ترمینال نول, ارت و برق ریلی در موارد متعددی کاربرد دارد که برخی از مهم‌ترین آن‌ها عبارتند از:
تابلوهای برق صنعتی و خانگی: در تابلوهای برق، شینه نول ریلی برای اتصال سیم‌های نول یا برق از منبع تغذیه به بارها (مانند کلیدها، پریزها و تجهیزات دیگر) یا اتصال ارت ستفاده میشود. این شینه ها به سازمان‌دهی سیم‌کشی و کاهش خطر اتصال کوتاه کمک می‌کنند.
سیستم‌های توزیع برق: در سیستم‌های توزیع، نول نقش مهمی در بازگشت جریان به منبع دارد و شینه نول ریلی این اتصال را به‌صورت منظم و قابل اطمینان فراهم می‌کند. همچنین برای اتصال سیم‌های ارت از تجهیزات مختلف به سیستم زمین استفاده میشود. در کارخانه‌ها و خطوط تولید، شینه ارت ریلی برای زمین کردن ماشین‌آلات و جلوگیری از تجمع بار الکتریکی به کار می‌روند. در تابلوهای تا 150 آمپر همچنین از شینه ریلی کاور دار برای توزیع جریان برق استفاده میگردد.
اتوماسیون صنعتی: در کارخانه‌ها و سیستم‌های خودکار، ترمینال‌های نول ریلی برای اتصال حسگرها، عملگرها و سایر اجزای الکتریکی به کار می‌روند.
پروژه‌های مهندسی: در پروژه‌های بزرگ مانند سیستم‌های ریلی (قطارها) یا تاسیسات ساختمانی، این ترمینال‌ها به مدیریت پیچیدگی سیم‌کشی کمک می‌کنند.
تفاوت شینه نول ریلی با سایر ترمینال‌ها
ترمینال‌های ریلی به چند دسته اصلی تقسیم می‌شوند: ترمینال فاز (معمولاً خاکستری یا مشکی)، ترمینال نول (آبی) و ترمینال ارت (زرد-سبز). تفاوت اصلی ترمینال نول با ترمینال ارت در نقش الکتریکی آن‌هاست. ترمینال نول برای انتقال جریان بازگشتی طراحی شده، در حالی که ترمینال ارت برای حفاظت و اتصال به زمین (جهت جلوگیری از برق‌گرفتگی) استفاده میشود. از نظر ساختاری، ترمینال نول و فاز تفاوت چندانی ندارند و فقط رنگ و کاربرد آن‌ها متفاوت است، اما ترمینال ارت معمولاً به بدنه فلزی تابلو متصل میشود تا اتصال ارت به چاه ارت منتقل شود.
مزایای شینه ریلی
استفاده از شینه ریلی مزایای متعددی دارد که برخی از آن‌ها عبارتند از:
نصب آسان: به لطف طراحی مدولار و گیره‌های ریل، نصب و جابجایی این ترمینال‌ها بسیار ساده است.
ایمنی بالا: اتصال محکم سیم‌ها و عایق‌بندی مناسب، خطر اتصال کوتاه یا برق‌گرفتگی را کاهش می‌دهد.
انعطاف‌پذیری: می‌توان تعداد ترمینال‌ها را با توجه به نیاز پروژه افزایش یا کاهش داد.
سازمان‌دهی و کاهش پیچیدگی: با استفاده از شینه ارت ریلی، سیم‌کشی تابلوها مرتب‌تر میشود و عیب‌یابی آسان‌تر خواهد بود. این نظم به‌ویژه در تابلوهای بزرگ که تعداد زیادی سیم وجود دارد، از سردرگمی جلوگیری می‌کند.
مقاومت بالا: مواد به‌کاررفته در ساخت شینه نول ریلی یا شینه ارت ریلی (مانند پلاستیک مقاوم و هادی برنجی) آن را در برابر حرارت، رطوبت، خوردگی و فشار مکانیکی مقاوم می‌کند. این ویژگی باعث میشود در محیط‌های صنعتی یا فضای باز عملکرد قابل اعتمادی داشته باشد.
طراحی یکپارچه: به دلیل اتصال شینه ریلی از طریق ریل و طراحی یکپارچه, دیگر نیازی به ملزومات اضافه مثل مقره جهت نصب شینه نمیباشد و در نهایت سیم کشی کوتاه تر و منظم تر در دسترس میباشد.
قیمت اقتصادی:
اتصال مطمئن و پایدار: شینه نول ریلی به لطف پیچ‌های محکم و تماس فلزی با عایق و نصب روی ریل، اتصال الکتریکی پایداری فراهم می‌کند. این اتصال حتی در شرایط لرزش یا تغییرات دما نیز حفظ میشود، که در محیط‌های صنعتی بسیار مهم است.
کاهش نویز الکتریکی: در سیستم‌های حساس مانند تجهیزات الکترونیکی یا مخابراتی، اتصال به زمین از طریق ترمینال ارت ریلی می‌تواند نویز الکتریکی را کاهش دهد و عملکرد سیستم را بهبود ببخشد.
قیمت اقتصادی: یکی از بارزترین مزایای شینه نول ریلی، قیمت پایین‌تر آن نسبت به شینه مسی است. مس خالص به دلیل کمیابی نسبی و تقاضای بالا در بازار جهانی، گران‌تر است. در مقابل، برنج با ترکیب مس و روی (که روی فلزی ارزان‌تر است) هزینه تولید کمتری دارد.
متریال قابل اعتماد: ترکیب هادی از جنس فلز برنج با عایق از جنس پلی آمید یا پلی کربنات, دو ترکیب مطمین و قابل اعتماد در صنعت برق هستند.

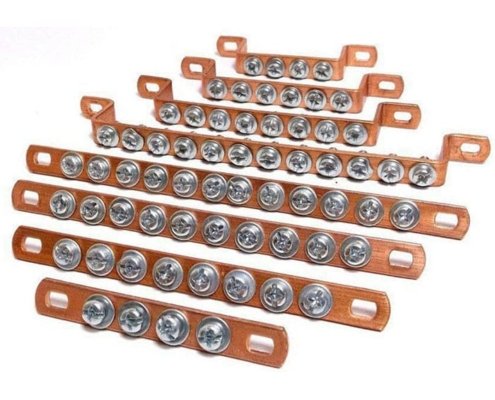

معایت شینه ریلی در مقابل شینه نول مسی
درست است که شینه ریلی نسبت به شینه مسی مزایایی مثل نصب آسان، بهینه‌سازی فضا، ایمنی بالاتر، انعطاف‌پذیری، هزینه کمتر و ظاهر حرفه‌ای‌تر دارد اما این ویژگی‌ها قابل استفاده برای کلیه کاربرد ها نیست. شینه های ریلی گزینه ای مناسب برای تابلوهای با جریان 50 تا 200 آمپر و 500 تا 1000 ولت میباشند. شینه مسی به دلیل رسانایی بالا و ظرفیت تحمل جریان بیشتر، در پروژه‌های سنگین‌تر و صنعتی بزرگ بالای 200 آمپر همچنان جایگاه خود را حفظ می‌کند.
انتخاب بین این دو به نیازهای خاص پروژه، بودجه و شرایط محیطی بستگی دارد. با توجه به افزایش قیمت جهانی مس و همچنین افزایش نرخ ارز داخل کشور که تاثیر مستقمی بر قیمت تمام شده شینه های مسی دارد و همچنین ملاحظات زیست محیطی ناشی از استفاده از فلز مس به شکل خام, استفاده از شینه مسی در پروژه هایی که جریان زیر 200 آمپر وجود دارد دیگر توجه اقتصادی و فنی ندارد. پیشتر در مقاله “آیا شینه نول ریلی و ثابت یک جایگزین مناسب شینه مسی هستند؟” به بررسی دلایل لزوم جایگزینی شینه های مسی با شینه های نول ریلی یا ثابت پرداخته ایم که میتوانید به مطالعه آن بپردازید.
نحوه نصب و استفاده از شینه ریلی
برای نصب شینه نول ریلی، ابتدا ریل DIN را روی سینی تابلو برق ثابت می‌کنند. سپس ترمینال را با فشار دادن گیره فلزی یا پلاستیکی روی ریل نصب می‌کنند تا قفل شود. پس از نصب، سیم نول (که معمولاً با وایرشو آماده شده) به داخل پایانه وارد شده و با پیچ محکم میشود. در نهایت، اتصالات بررسی می‌شوند تا از محکم بودن و عدم شل‌شدگی مطمئن شوند. این فرآیند ساده اما دقیق است و باید با رعایت استانداردهای الکتریکی انجام شود.
انواع شینه نول ریلی
ترمینال‌های نول ریلی در اندازه‌ها و مدل‌های مختلفی تولید می‌شوند که بر اساس جریان و سایز سیم انتخاب می‌شوند. هر کدام از این مدل‌ها برای کاربرد خاصی طراحی شده‌اند و انتخاب آن‌ها به نیاز پروژه بستگی دارد. به عنوان مثال:
شینه ریلی ساده: برای اتصال یک سیم ورودی و یک سیم خروجی.
شینه ریلی چندطبقه: برای اتصال چندین سیم در فضای کم.
شینه ریلی فیوزدار: برای حفاظت بیشتر در برابر اضافه‌جریان.
همچنین شینه های ریلی با هادی برنجی دارای یک تیپ دیگر با عنوان شینه نول یا ارت با پایه ثابت هستند که در خارج از ریل نصب میگردند. این شینه ها به دلیل طراحی یکپارچه دیگر نیازی به مقره نداشته و به خوبی در خارج از ریل نصب میگردند.
تصویر شینه نول و شینه ارت پایه دار
اهمیت شینه ریلی در سیستم‌های الکتریکی
ترمینال یا شینه نول ریلی نقش کلیدی در حفظ تعادل جریان در سیستم‌های الکتریکی دارد. در یک سیستم تک‌فاز یا سه‌فاز، نول به‌عنوان مسیر بازگشت جریان عمل می‌کند و اگر اتصال آن ضعیف یا نادرست باشد، می‌تواند باعث اختلال در عملکرد یا حتی آسیب به تجهیزات شود. استفاده از ترمینال نول ریلی این اطمینان را می‌دهد که اتصالات به‌صورت ایمن و استاندارد انجام شده و خطراتی مانند گرمای بیش از حد یا اتصال کوتاه به حداقل برسد.
شینه ارت ریلی یک جزء کلیدی در تابلوهای برق و سیستم‌های الکتریکی است که با اتصال تجهیزات به زمین، ایمنی، پایداری و کارایی را تضمین می‌کند. مزایایی مانند نصب آسان، انعطاف‌پذیری، اتصال مطمئن و مقاومت بالا، این ترمینال را به گزینه‌ای ایده‌آل در پروژه‌های مختلف تبدیل کرده است. از تاسیسات خانگی گرفته تا سیستم‌های صنعتی پیچیده، شینه ارت ریلی نقش مهمی در حفاظت و مدیریت الکتریکی دارد و استفاده از آن به رعایت استانداردها و افزایش طول عمر تجهیزات کمک می‌کند.
جمع‌بندی
شینه نول و ارت ریلی یکی از اجزای ضروری در تابلوهای برق و سیستم‌های الکتریکی است که به سازمان‌دهی، ایمنی و کارایی کمک می‌کند. این ترمینال با نصب بر روی ریل DIN، امکان اتصال مطمئن سیم‌های نول و ارت را فراهم می‌کند و به دلیل طراحی مدولار، انعطاف‌پذیری بالایی دارد. از تاسیسات خانگی گرفته تا پروژه‌های صنعتی پیچیده، شینه ارت و نول ریلی کاربرد گسترده‌ای دارد و نقش مهمی در عملکرد صحیح سیستم‌های برقی ایفا می‌کند.
