ترمینال تقسیم برق ماشین: قلب تپنده سیستم‌های صوتی

سیستم‌های صوتی پرقدرت در خودرو، تجربه‌ای بی‌نظیر از موسیقی را برای رانندگان و علاقه‌مندان به ارمغان می‌آورند. اما برای دستیابی به صدایی شفاف و قدرتمند، توزیع صحیح و ایمن جریان الکتریکی ضروری است. ترمینال تقسیم برق خودرو، به‌عنوان قلب تپنده این سیستم‌ها، نقشی کلیدی در انتقال جریان به اجزای مختلف ایفا می‌کند. این مقاله به بررسی کاربردها، مزایا، تولیدکنندگان مطرح، جنس هادی، سایزهای گیج، محل نصب و نکات کلیدی در استفاده از این ترمینال‌ها می‌پردازد و با تحلیل‌های علمی و نکات کاربردی، شما را با این قطعه مهم آشنا می‌کند.

ترمینال تقسیم برق خودرو برای سیستم صوتی

کاربردها و مزایای ترمینال تقسیم برق خودرو

ترمینال تقسیم برق خودرو، جریان الکتریکی را از باتری یا منبع تغذیه به اجزای سیستم صوتی مانند آمپلی‌فایرها، ساب‌ووفرها و سایر دستگاه‌ها توزیع می‌کند. این ترمینال‌ها با ایجاد اتصالاتی ایمن و پایدار، از افت ولتاژ، گرمای بیش‌ازحد و خطرات الکتریکی جلوگیری می‌کنند و عملکرد بهینه سیستم را تضمین می‌نمایند.

مزایا:

ایمنی بالا: جایگزین اتصالات غیراستاندارد مانند چسب برق، کاهش خطر آتش‌سوزی یا برق‌گرفتگی.
کاهش افت ولتاژ: توزیع یکنواخت جریان، کیفیت صدا را در سطوح بالا حفظ می‌کند.
انعطاف‌پذیری: امکان اتصال چندین دستگاه به یک منبع تغذیه، حتی در سیستم‌های پیچیده.
دوام و پایداری: طراحی مقاوم در برابر دما، رطوبت و ارتعاشات محیط خودرو.
نصب آسان: طراحی‌های مدرن با ورودی‌ها و خروجی‌های استاندارد، نصب را ساده‌تر می‌کنند.

این ویژگی‌ها، ترمینال‌های تقسیم برق را به انتخابی ضروری برای هر سیستم صوتی باکیفیت تبدیل کرده‌اند، از سیستم‌های ساده تا حرفه‌ای.

تولیدکنندگان مطرح ترمینال تقسیم برق ماشین و محصولات برتر

چندین برند معتبر جهانی در زمینه تولید ترمینال‌های تقسیم برق خودرو فعالیت می‌کنند که محصولاتشان به دلیل کیفیت و عملکرد بالا شناخته شده‌اند:

Rockford Fosgate: مدل RFD4 (ترمینال توزیع 1 به 4) با طراحی جمع‌وجور و هادی برنجی، برای سیستم‌های صوتی حرفه‌ای طراحی شده است.

ترمینال تقسیم برق راک فورد مدل RFD4 برای سیستم صوتی

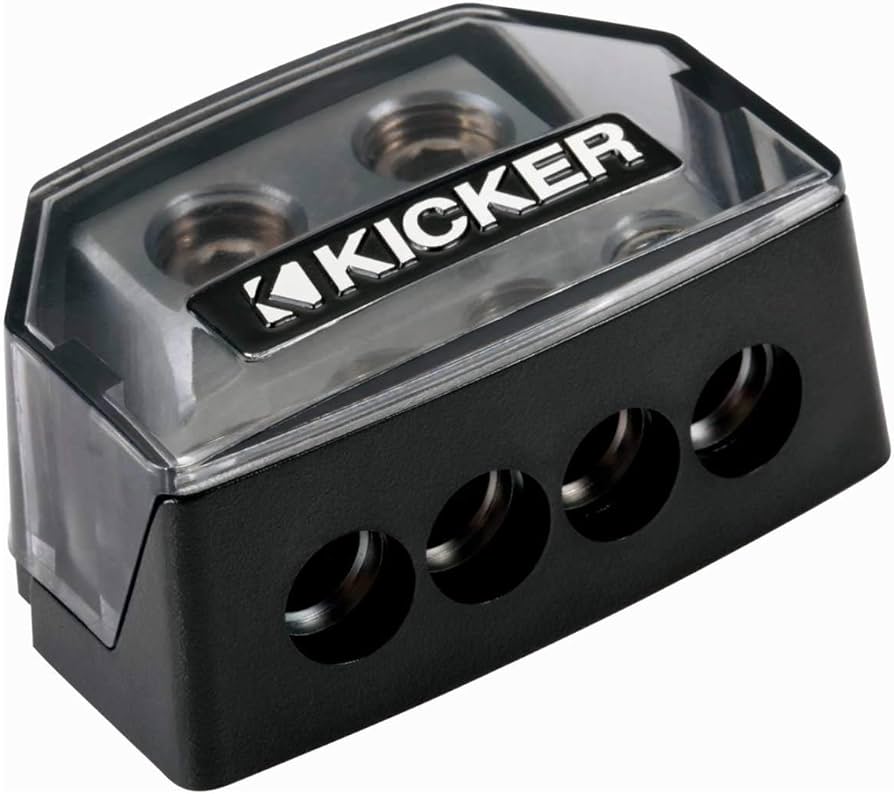

Kicker: مدل KDB48 با هادی برنجی و بدنه مقاوم، گزینه‌ای محبوب برای سیستم‌های پرقدرت است.

ترمینال تقسیم برق کیکر

Stinger: سری SPD51XX با تنوع سایز گیج‌ها و روکش‌های مقاوم در برابر خوردگی، در بازار جهانی پرطرفدار است.

AudioControl: ترمینال‌های سری Matrix برای سیستم‌های صوتی پیچیده با چندین آمپلی‌فایر ایده‌آل هستند.
T-Spec: مدل V12-DB با طراحی ارگونومیک و هادی‌های برنجی باکیفیت، برای نصب‌های حرفه‌ای مناسب است.

ترمینال تقسیم برق خودرو برای سیستم صوتی T-Spec V12-DB

این برندها با تمرکز بر مواد اولیه مرغوب، طراحی مهندسی‌شده و استانداردهای ایمنی، محصولاتی ارائه می‌دهند که نیازهای کاربران آماتور و حرفه‌ای را به‌خوبی برآورده می‌کنند.

یک ترمینال تقسیم برق خودرو با کیفیت چه ویژگی هایی دارد؟

فارغ از برند و جلوه محصول, مهم ترین ویژگی یک ترمینال برق سیستم, جنس هادی یا همان ترمینال است. جنس هادی ترمینال تأثیر مستقیمی بر عملکرد، دوام و ایمنی آن دارد. ترمینال های تقسیم برق ماشین معمولا از مس – آلمینیوم و برنج ساخته میشوند. آلمینیوم به دلیل واکنش خورندگی که با کابل های مسی دارد گزینه مناسبی نمیباشد و پس از آن مس و برنج دو گزینه برای ساخت این ترمینال ها هستند.

آلیاژ برنج بر پایه عنصر مادر خود همان مس میباشد و حاوی 50 تا 60% مس خالص به اضافه روی و سایر فلزات جهت شکل پذیری و ماشین کاری روان تر است.

چرا برنج گزینه مناسب تری نسبت به مس است؟

برنج، به‌عنوان آلیاژی از مس و روی، به دلیل ویژگی‌های فیزیکی و شیمیایی برجسته، انتخابی علمی و منطقی برای ترمینال‌های تقسیم برق خودرو است. در مقایسه با مس خالص، که گاهی در ترمینال‌های رده‌بالا استفاده می‌شود، برنج مزایای متعددی دارد و معایب کمتری در کاربردهای خودرویی ارائه می‌دهد.

مزایای ترمینال های تقسیم برق ساخته شده از برنج نسبت به مس و آلمینیوم:

هدایت الکتریکی کافی با هزینه کمتر: برنج با مقاومت ویژه حدود 6-7 میکرواهم‌سانتی‌متر (در مقایسه با مس با 1.68 میکرواهم‌سانتی‌متر) هدایت الکتریکی مناسبی برای سیستم‌های صوتی خودرو ارائه می‌دهد. اگرچه مس هدایت بهتری دارد، اما تفاوت عملکرد در سیستم‌های خودرویی با ولتاژ پایین (12-48 ولت) ناچیز است و برنج با هزینه‌ای به‌مراتب کمتر، انتخابی اقتصادی‌تر است.
مقاومت مکانیکی بالاتر: برنج به دلیل ترکیب مس و روی، سختی و استحکام بیشتری نسبت به مس خالص دارد. این ویژگی باعث می‌شود ترمینال‌های برنجی در برابر فشارهای مکانیکی ناشی از پیچ‌های اتصال (مانند پیچ‌های M5 آلن) و ارتعاشات مداوم خودرو مقاوم‌تر باشند. مس خالص نرم‌تر است و ممکن است تحت فشار پیچ‌ها تغییر شکل دهد.
مقاومت بهتر در برابر خوردگی محیطی: برنج، به‌ویژه با روکش نیکل یا طلا، مقاومت بالایی در برابر رطوبت، نمک و تغییرات دمایی محیط خودرو دارد. مس خالص، اگرچه در ابتدا مقاومت خوبی دارد، در معرض رطوبت و اکسیژن به‌سرعت اکسید می‌شود و لایه‌ای از اکسید مس (پتینه) تشکیل می‌دهد که هدایت الکتریکی را کاهش می‌دهد.
پایداری حرارتی در دماهای بالا: برنج در دماهای عملیاتی خودرو (تا 150 درجه سانتی‌گراد) عملکرد پایداری دارد و کمتر از مس تحت تأثیر انبساط حرارتی قرار می‌گیرد. مس خالص در دماهای بالا ممکن است نرم‌تر شده و اتصالات را شل کند.
هزینه‌به‌اثربخشی و دسترسی: برنج به دلیل تولید انبوه و هزینه پایین‌تر نسبت به مس خالص، در دسترس‌تر است و امکان تولید ترمینال‌های باکیفیت با قیمت مناسب را فراهم می‌کند. این امر برای تولیدکنندگان و مصرف‌کنندگان مزیت بزرگی است.

معایب ترمینال‌های تقسیم برق سیستم مسی:

اکسیداسیون سریع: مس خالص در محیط‌های مرطوب یا در حضور نمک (مانند مناطق ساحلی) به‌سرعت اکسید می‌شود، که منجر به کاهش هدایت الکتریکی و نیاز به نگهداری مداوم می‌گردد.
نرمی و تغییر شکل: مس خالص نرم‌تر از برنج است و تحت فشار پیچ‌های اتصال یا ارتعاشات خودرو ممکن است تغییر شکل دهد، که باعث شل شدن اتصالات و افزایش مقاومت الکتریکی می‌شود.
هزینه بالا: مس خالص گران‌تر از برنج است، که هزینه تولید و قیمت نهایی ترمینال را افزایش می‌دهد، در حالی که مزیت هدایت الکتریکی آن در سیستم‌های خودرویی با جریان و ولتاژ محدود، چندان قابل‌توجه نیست.
نیاز به روکش‌های گران‌قیمت: برای جلوگیری از اکسیداسیون مس، اغلب نیاز به روکش‌های طلا یا نقره است که هزینه تولید را بیشتر افزایش می‌دهد.
وزن بیشتر: مس خالص چگالی بالاتری نسبت به برنج دارد (8.96 گرم بر سانتی‌متر مکعب در مقابل 8.4-8.7 برای برنج)، که در طراحی‌های حساس به وزن خودرو می‌تواند یک محدودیت باشد.

مزایای عمومی برنج:

مقاومت در برابر خوردگی: برنج با روکش نیکل یا طلا (مانند مدل‌های Stinger SPD5121) در برابر رطوبت و شرایط خودرو مقاوم است.
پایداری مکانیکی: استحکام بالا در برابر ارتعاشات.
انعطاف‌پذیری در تولید: امکان تولید ترمینال‌های متنوع با اشکال و اندازه‌های مختلف.

برندهای با ترمینال برنجی:

Rockford Fosgate RFD4: هادی برنجی با روکش نیکل.
Stinger SPD5121: هادی برنجی با روکش طلا.
Kicker KDB48: طراحی برنجی برای سیستم‌های پرقدرت.

ترمینال تقسیم برق استینگر با هادی برنجی

انواع سایز گیج‌ها و ویژگی‌های آن‌ها

سایز گیج (AWG یا American Wire Gauge) نشان‌دهنده قطر هادی و ظرفیت انتقال جریان در سیستم است. ترمینال‌های تقسیم برق خودرو معمولاً با گیج‌های زیر عرضه می‌شوند:

0 AWG: برای سیستم‌های بسیار پرقدرت (بیش از 2000 وات). قطر حدود 8.25 میلی‌متر، ظرفیت جریان تا 150 آمپر.
1 AWG: مناسب برای سیستم‌های حرفه‌ای (1500-2000 وات). قطر حدود 7.35 میلی‌متر، ظرفیت جریان تا 120 آمپر.
2 AWG: برای سیستم‌های حرفه‌ای متوسط (1000-1800 وات). قطر حدود 6.54 میلی‌متر، ظرفیت جریان تا 100 آمپر.
3 AWG: برای سیستم‌های متوسط (800-1500 وات). قطر حدود 5.83 میلی‌متر، ظرفیت جریان تا 90 آمپر.
4 AWG: برای سیستم‌های متوسط (500-1500 وات). قطر حدود 5.19 میلی‌متر، ظرفیت جریان تا 80 آمپر.
5 AWG: برای سیستم‌های سبک‌تر (400-1000 وات). قطر حدود 4.62 میلی‌متر، ظرفیت جریان تا 60 آمپر.
8 AWG: برای سیستم‌های سبک (تا 500 وات). قطر حدود 3.26 میلی‌متر، ظرفیت جریان تا 40 آمپر.
12 AWG: برای انشعابات کوچک یا اتصالات کم‌مصرف. قطر حدود 2.05 میلی‌متر، ظرفیت جریان تا 20 آمپر.

هرچه عدد گیج کمتر باشد، هادی ضخیم‌تر و ظرفیت انتقال جریان بالاتر است. انتخاب گیج مناسب به توان سیستم صوتی، طول کابل و تعداد دستگاه‌های متصل بستگی دارد تا از گرمایش بیش‌ازحد، افت ولتاژ و کاهش عملکرد جلوگیری شود. برای مثال، سیستم‌های پرقدرت با چندین آمپلی‌فایر به گیج‌های 0 تا 2 AWG نیاز دارند، در حالی که سیستم‌های سبک‌تر می‌توانند با گیج‌های 8 یا 12 AWG کار کنند.

محل نصب ترمینال تقسیم برق خودرو و نکات کلیدی

محل نصب:

صندوق عقب: ترمینال‌ها معمولاً در صندوق عقب نصب و در آنجا برق اصلی توزیع می‌شود تا طول کابل‌های اصلی کاهش یابد و افت ولتاژ به حداقل برسد.
داخل جعبه تقسیم: برای ایمنی بیشتر، ترمینال‌ها در جعبه‌های عایق پلی‌کربنات یا پلاستیک مقاوم نصب می‌شوند.
دور از رطوبت و گرما: از نصب در نزدیکی قطعات داغ موتور، اگزوز یا نقاط مرطوب خودداری کنید.
دسترسی آسان: محل نصب باید امکان بررسی و نگهداری دوره‌ای را فراهم کند.

نکات نصب:

استفاده از فیوز: همیشه یک فیوز (مانند فیوزهای ANL یا MIDI) بین باتری و ترمینال نصب کنید تا از اتصال کوتاه و آسیب به سیستم جلوگیری شود.
اتصالات محکم: پیچ‌های ترمینال را با ابزار مناسب (مانند آچار آلن برای پیچ‌های M5) محکم کنید تا از شل شدن در اثر ارتعاشات خودرو جلوگیری شود.
عایق‌کاری: از کابل‌های با روکش مقاوم و عایق‌های حرارتی (مانند Heat Shrink) برای محافظت از اتصالات استفاده کنید.
تطابق گیج‌ها: مطمئن شوید که گیج کابل‌ها با ورودی و خروجی ترمینال سازگار است تا از گلوگاه‌های جریان جلوگیری شود.
مدیریت کابل‌ها: از گیره‌ها و بست‌های کابل برای منظم نگه داشتن سیم‌کشی و جلوگیری از تداخل با سایر اجزای خودرو استفاده کنید.

نکات تکمیلی برای حرفه‌ای‌ها

برای دستیابی به بهترین عملکرد از ترمینال‌های تقسیم برق، توجه به جزئیات و استفاده از تجهیزات باکیفیت ضروری است:

انتخاب ترمینال چندخروجی: برای سیستم‌های صوتی پیچیده با چندین آمپلی‌فایر، ترمینال‌های 1 به 4 یا 1 به 8 (مانند Rockford Fosgate RFD4 یا T-Spec V12-DB) انتخابی عالی هستند.
بررسی ولتاژ نامی: ترمینال‌ها معمولاً ولتاژ نامی 12 تا 48 ولت را پشتیبانی می‌کنند، که برای خودروهای استاندارد (12 ولت) و برقی (تا 48 ولت) مناسب است.
نگهداری دوره‌ای: اتصالات را هر 6 ماه بررسی کنید تا از شل شدن، خوردگی یا تجمع گردوغبار جلوگیری شود.
استفاده از روکش‌های محافظ: روکش‌های نیکل یا طلا (مانند مدل‌های Stinger SPD5121) مقاومت ترمینال در برابر اکسیداسیون را افزایش می‌دهند.
توجه به دمای محیط: در خودروهایی که در مناطق گرمسیر استفاده می‌شوند، از ترمینال‌هایی با بدنه عایق و هادی‌های مقاوم در برابر حرارت استفاده کنید.
نصب حرفه‌ای: برای سیستم‌های پیچیده، از نصابان حرفه‌ای کمک بگیرید تا از رعایت استانداردهای ایمنی و عملکرد بهینه اطمینان حاصل شود.

جمع‌بندی

ترمینال تقسیم برق خودرو، یکی از مهم‌ترین اجزای سیستم‌های صوتی پیشرفته است که با ایمنی، کارایی و انعطاف‌پذیری بالا، تجربه‌ای بی‌نظیر از موسیقی در خودرو فراهم می‌کند. استفاده از هادی‌های برنجی در محصولاتی از برندهای معتبر مانند Rockford Fosgate، Kicker، Stinger و T-Spec، عملکردی پایدار و مقاوم در برابر شرایط سخت را تضمین می‌کند. تحلیل علمی نشان داد که ترمینال برنجی با سطح مقطع 96 میلی‌متر مربع و ظرفیت جریان 150 آمپر، برای سیستم‌های صوتی پرقدرت 1500 تا 2500 وات ایده‌آل است. با انتخاب سایز گیج مناسب، نصب صحیح و رعایت نکات ایمنی و نگهداری، می‌توانید سیستمی صوتی قدرتمند، ایمن و بدون نقص داشته باشید. این قطعه کوچک اما حیاتی، پلی است بین قدرت باتری و کیفیت صدای شما.
